بیل مکانیکی Swing Drive
>
EX50UR ZX55UR 4484662 4421990 قطعات در گروه موتور

EX50UR ZX55UR 4484662 4421990 قطعات در گروه موتور

نام تجاری: TGFQ
شماره مدل: R80-7/R80-9
MOQ: 1 عدد
قیمت: 780.00USD
جزئیات بسته بندی: 35*35*60 سانتی متر
شرایط پرداخت: T/T
اطلاعات جزئی
محل منبع:
گوانگژو، چین
وزن:
75 کیلوگرم
مواد:
فولاد
مدل:
EX50UR ZX55UR
در دسترس بودن:
موجود است
نام محصول:
درایو نهایی بیل مکانیکی
نوع درایو:
هیدرولیک
قابلیت ارائه:
5 عدد
برجسته کردن:

موتور سوئیچ درایو حفاری

,

قطعات روغن محرک نهایی

,

قطعات محرک حفاری ZX55UR

توضیحات محصول

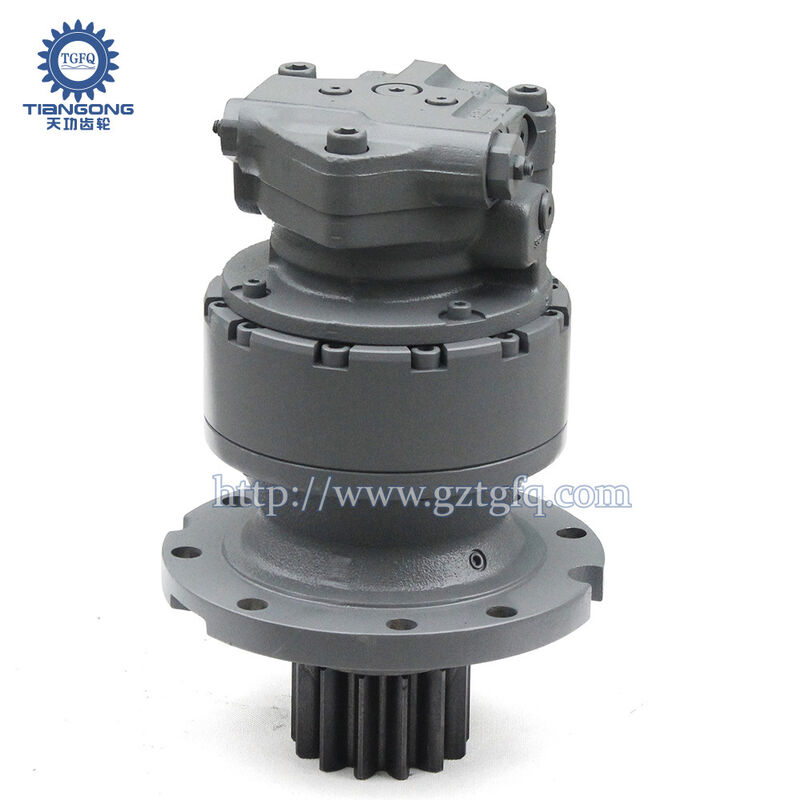

مونتاژ درایو چرخش EX50UR ZX55UR
واحد درایو چرخش بیل مکانیکی ممتاز مهندسی شده به طور خاص برای مدل های بیل مکانیکی EX50UR ZX55UR. این قطعه درایو چرخش سنگین عملکرد و قابلیت اطمینان استثنایی را برای کاربردهای ساختمانی پرتقاضا ارائه می دهد.
آماده ارسال فوری - ساخته شده از فولاد با استحکام بالا با فناوری درایو هیدرولیک.
ویژگی های محصول
  • نام محصول: درایو چرخش بیل مکانیکی
  • موجود بودن: موجود
  • وزن: 75 کیلوگرم
  • جنس: فولاد با استحکام بالا
  • نوع درایو: هیدرولیک
  • سازگاری: مدل های EX50UR ZX55UR
  • طراحی: گیربکس چرخش بیل مکانیکی بدون موتور
  • عملکرد: سیستم کاهش چرخش بیل مکانیکی
مشخصات فنی
نام محصول درایو چرخش بیل مکانیکی
نوع درایو هیدرولیک
مدل های سازگار EX50UR ZX55UR
طبقه بندی وزن سنگین
جنس ساخت فولاد
شماره قطعات 4484662, 4421990
کاربردها
این قطعه گیربکس چرخش سری ZX55UR توسط TGFQ ساخته شده و به عنوان یک سیستم درایو هیدرولیک حیاتی برای مکانیزم های چرخش بیل مکانیکی عمل می کند. این قطعه که برای کاربردهای سنگین طراحی شده است، به طور گسترده در قطعات مختلف چرخش بیل مکانیکی و مونتاژهای گیربکس استفاده می شود.
گالری محصول
Excavator swing drive component diagram
تجزیه و تحلیل قطعه - مونتاژ درایو چرخش (4421990)
موقعیت شماره قطعه تعداد نام قطعه
- 4421990 [1] گیربکس
1 +++++++ [4] پیچ؛ سوکتی
2 942517 [3] حلقه؛ نگهدارنده
3 +++++++ [3] چرخ دنده؛ سیاره ای
4 +++++++ [3] بلبرینگ؛ سوزنی
5 +++++++ [1] نگهدارنده
6 +++++++ [4] بلبرینگ؛ سوزنی
7 4395202 [4] چرخ دنده؛ سیاره ای
8 4395201 [4] پین
9 4395204 [4] صفحه؛ فشاری
10 4134502 [4] پین؛ فنری
11 +++++++ [1] محفظه
12 +++++++ [1] آب بند؛ روغنی
13 4398820 [1] فنر؛ صفحه
14 4398821 [1] صفحه؛ فشاری
15 +++++++ [1] صفحه
16 +++++++, [1] شفت؛ پروانه
17 A810145 [1] اورینگ
18 +++++++ [11] پیچ؛ سوکتی
19 +++++++ [1] صفحه
20 +++++++ [1] چرخ دنده؛ خورشیدی
21 +++++++ [1] چرخ دنده؛ رینگی
22 4395185 [1] حلقه؛ نگهدارنده
23 4395184 [1] چرخ دنده؛ خورشیدی
24 4395207 [1] صفحه؛ فشاری
25 +++++++ [1] نگهدارنده
26 +++++++ [1] مهره
Oil motor component diagram for swing drive
تجزیه و تحلیل قطعه - مونتاژ موتور روغن (4484662)
موقعیت شماره قطعه تعداد نام قطعه
- 4484662 [1] موتور؛ روغن (1/2)
1 854601 [1] محفظه
3 +++++++ [1] بلوک؛ سیلندر
4 732002 [1] شفت
5 732003 [1] صفحه؛ سوپاپ
6 +++++++ [9] پیستون
7 732004 [1] صفحه
8 397908 [1] نگهدارنده
9 396807 [1] صفحه؛ فشاری
11 732005 [1] بلبرینگ؛ ساچمه ای
12 397915 [1] بلبرینگ؛ ساچمه ای
13 434005 [3] پین
14 397905 [1] بست
15 434006 [1] فنر
16 434007 [1] واشر
17 396815 [1] حلقه؛ نگهدارنده
18 444104 [2] پین
19 396703 [1] پین
22 631413 [1] اورینگ
24 680801 [1] پیستون
تصاویر اضافی محصول
Additional view of excavator swing drive components
Detailed view of excavator swing drive assembly
Close-up of excavator swing drive mechanism
Technical view of excavator swing drive unit
پشتیبانی فنی و خدمات
درایو چرخش بیل مکانیکی ما با پشتیبانی فنی و خدمات جامع ارائه می شود. تیم متخصص ما در نصب، نگهداری، شناسایی قطعات و عیب یابی فنی کمک می کند. ما پشتیبانی تشخیصی 24/7 را برای اطمینان از حل سریع هرگونه مشکل عملیاتی ارائه می دهیم که با تعهد ما به رضایت مشتری و قابلیت اطمینان تجهیزات پشتیبانی می شود.
