دنده بیل مکانیکی

E349F 349D2 349E 352F-دسته حامل مسافر 3# 333-2932/7296-6185/346-5216/333-2939 - بخشی از 513-0982 درایو GP-نهایی

تمام دسته ها

قطعات موتور هیدرولیک

با ما تماس بگیرید

Ms. Denise

denise@gztgfq.com

+8615920156215

حالا تماس بگیرید

E349F 349D2 349E 352F-دسته حامل مسافر 3# 333-2932/7296-6185/346-5216/333-2939 - بخشی از 513-0982 درایو GP-نهایی

نام تجاری:	TGFQ
شماره مدل:	E349F 349D2 349E 352F
MOQ:	1 عدد کامپیوتر
قیمت:	300.00USD
شرایط پرداخت:	T/T

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع:

گوانگژو، چین

نوع درایو:

هیدرولیک

ویژگی های اصلی:

21 دندان 20 دندان

مواد:

20CrMoTi

وزن خالص:

60 کیلوگرم

قابلیت ارائه:

100 عدد

برجسته کردن:

مونتاژ حامل مسافرتی بیل مکانیکی

قطعات محرک دنده حفاری

قطعه نهایی محرک بیل مکانیکی

توضیحات محصول

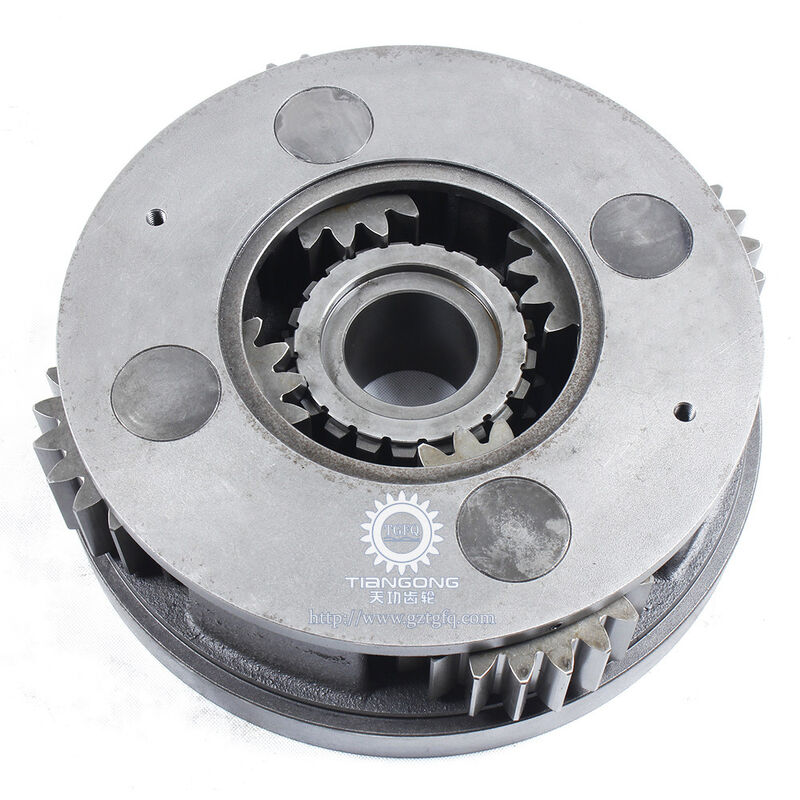

مجموعه حامل مسافرتی E349F 349D2 349E 352F

شماره قطعات: 333-2932/7296-6185/346-5216/333-2939
بخشی از 513-0982 Drive GP-Final

مرور کلی محصول

درایوهای نهایی بیل مکانیکی با کیفیت بالا برای مدل‌های E349F 349D2 349E، مهندسی شده برای ارائه عملکرد و قابلیت اطمینان برتر. این قطعات که از مواد فولادی بادوام ساخته شده و با سیستم‌های درایو هیدرولیکی کار می‌کنند، حداکثر گشتاور و راندمان را در شرایط عملیاتی متنوع ارائه می‌دهند.

مشخصات کلیدی

نام محصول	شفت درایو مسافرتی بیل مکانیکی
شماره قطعات	346-5216/333-2939
مدل‌های سازگار	E349F 349D2 349E DRIVE GP
نوع درایو	هیدرولیک
جنس	فولاد با استحکام بالا
طبقه‌بندی وزن	سنگین
موجود بودن	موجود

ویژگی‌های محصول

گیربکس مسافرتی بیل مکانیکی بدون موتور
سیستم کاهنده مسافرتی بیل مکانیکی
ساختار سنگین برای کاربردهای پرتقاضا
سیستم درایو هیدرولیک برای حداکثر راندمان
جنس فولاد با استحکام بالا برای دوام

کاربردها

این درایو نهایی تخصصی بیل مکانیکی یک جزء گیربکس مسافرتی است که برای مدل‌های E349F 349D2 349E 352F طراحی شده است. این سیستم درایو هیدرولیک برای کاربردهای سنگین مهندسی شده و به طور گسترده در مجموعه‌های مختلف مسافرتی بیل مکانیکی و پیکربندی‌های گیربکس مورد استفاده قرار می‌گیرد.

تصاویر محصول

تجزیه قطعات

مورد	شماره قطعه	نام قطعه	تعداد
1	7Y-0808	واشر (ضخامت 1.6 میلی‌متر)	1
2	7Y-1469	کوپلینگ	1
3	7Y-1472	واشر (ضخامت 0.15 میلی‌متر)	1
4	7Y-1473	واشر (ضخامت 0.3 میلی‌متر)	1
5	7Y-1474	واشر (ضخامت 0.4 میلی‌متر)	1
6	7Y-1475	واشر (ضخامت 0.5 میلی‌متر)	1
7	7Y-1476	واشر (ضخامت 0.6 میلی‌متر)	1
8	7Y-1477	واشر (ضخامت 0.7 میلی‌متر)	1
9	7Y-1478	واشر (ضخامت 0.8 میلی‌متر)	1
10	7Y-1479	واشر (ضخامت 1 میلی‌متر)	1
11	7Y-1480	واشر (ضخامت 1.6 میلی‌متر)	1
12	7Y-1493	فاصله‌گذار (ضخامت 8.7X50X14 میلی‌متر)	1
13	114-1541	پین-دوبل	6
14	136-2898	واشر (ضخامت 58.3X89X1 میلی‌متر)	14
15	191-2690	واشر (ضخامت 42.3X70X1 میلی‌متر)	6
16	199-4719	چرخ‌دنده-کوپلینگ	1
17	227-6048	واشر (ضخامت 26X40X4 میلی‌متر)	12
18	255-2272	مجموعه آب‌بند-دو-کون	1
	205-9114	حلقه-توریک	2
19	296-6185	شفت	4
20	296-6195	شفت	3
21	333-2927	چرخ‌دنده-خورشیدی (18 دندانه)	1
22	333-2928	چرخ‌دنده-خورشیدی (21 دندانه)	1
23	333-2929	چرخ‌دنده-خورشیدی (21 دندانه)	1
24	333-2930	چرخ‌دنده-سیاره‌ای (21 دندانه)	3
25	333-2931	چرخ‌دنده-سیاره‌ای (20 دندانه)	3
26	333-2932	چرخ‌دنده-سیاره‌ای (20 دندانه)	4
27	333-2936	مجموعه حامل	1
28	333-2938	حامل-سیاره‌ای	1
29	333-2939	حامل-سیاره‌ای	1
30	333-2942	فاصله‌گذار (ضخامت 183X209.6X8.5 میلی‌متر)	1
31	333-2960	چرخ‌دنده-حلقه‌ای	1
32	333-3035	صفحه	1
33	346-5216	بلبرینگ-سوزنی	11
34	346-5556	کون-بلبرینگ	2
35	353-0605	محفظه-چرخ‌دنده	1
36	451-2176	واشر سخت (ضخامت 22X35X3.5 میلی‌متر)	28
37	451-2182	واشر سخت (ضخامت 13.5X25.5X3 میلی‌متر)	20
38	452-3520	محفظه-موتور	1
39	480-7403	پوشش	1
40	096-3216	پیچ-سوکت (M12X1.75X12 میلی‌متر)	2
41	096-8058	حلقه-نگهدارنده	3
42	143-0811	پیچ (M12X1.75X35 میلی‌متر)	20
43	238-6588	پین-فنر	7
44	296-6248	مجموعه بلبرینگ-غلتکی	3
45	2R-0525	کاپ-بلبرینگ	2
46	3E-2338	دوشاخه-لوله	2
47	4S-5924	آب‌بند-اورینگ	1
48	5P-8245	واشر سخت (ضخامت 13.5X25.5X3 میلی‌متر)	20
49	6V-8133	پیچ (M24X3X80 میلی‌متر)	12
50	6V-8200	پیچ سر سوکت (M12X1.75X35 میلی‌متر)	20
51	7M-8485	آب‌بند-اورینگ	2
52	7Y-0667	حلقه-نگهدارنده	2
53	7Y-1492	فاصله‌گذار (ضخامت 67X101.1X10 میلی‌متر)	2
54	7Y-5217	پیچ سر سوکت (M20X2.5X70 میلی‌متر)	28
55	8C-5240	آب‌بند-اورینگ	1
56	1U-8846	درزگیر-گسکت

پشتیبانی و خدمات

درایو نهایی بیل مکانیکی ما با پشتیبانی فنی و خدمات جامع ارائه می‌شود. تیم حرفه‌ای ما به صورت 24/7 برای کمک در نصب، نگهداری، شناسایی قطعات و عیب‌یابی در دسترس است. ما اطلاعات تشخیصی دقیقی را برای کمک به حل سریع و کارآمد مشکلات ارائه می‌دهیم و از عملکرد بهینه تجهیزات شما اطمینان حاصل می‌کنیم.
